เครื่องตัดลวด EDM แบบวงปิดเต็มรูปแบบที่มีความแม่นยำสูงพร้อมมอเตอร์เชิงเส้น

1. มอเตอร์ยกถังของเหลว

2. เทคโนโลยีการควบคุมมอเตอร์เชิงเส้น

3. การสูญเสียลวดโมลิบดีนัมต่ำเป็นพิเศษ

4. 150000mm ² ไม่มีการสูญเสียสาย เป็นมิตรต่อสิ่งแวดล้อมมากขึ้น

5. (สภาพการตัด: 9000 mm²/ H|น้ำหล่อเย็นสำหรับการตัดแบบใช้น้ำ|เหล็ก|ความสูงของชิ้นงาน 60mm)

6. ประสิทธิภาพการตัดสูงสุด: เกิน 300 มม.²/ นาที หรือสูงกว่า

7. ความหยาบผิวที่เหมาะสม: Ra น้อยกว่าหรือเท่ากับ 0.5 μ M

8. ความแม่นยำของการตัดเฉือนที่เหมาะสมที่สุด: ± 3um (ขนาดสัมบูรณ์)

9. โครงสร้างแกน UV ระดับเส้นใยช้า

10. การควบคุมเซอร์โวเต็มรูปแบบห้าแกน

11.โครงสร้างแบบบูรณาการของเครื่องจักรทั้งหมด

12. รองรับการเขียนโปรแกรมด้วยรหัส G

13. การใช้ลวดโมลิบดีนัมในการประมวลผลชิ้นงาน

1. การหล่อเกรดเดียวกันในอุตสาหกรรมเครื่องมือกลสวิส โครงสร้างแบบ C (HT250)

2. แกน XY ใช้รางนำทางเกรด P HIWIN ของไต้หวัน

3. แกน X และ Y ที่ไม่มีโครงสร้างสกรู โดยใช้โครงสร้างมอเตอร์เชิงเส้น ใช้งานได้ยาวนานโดยไม่สูญเสีย (ปรับแต่งโดย Hanqi)

4. แกน UV ใช้รางนำสกรูลีดระดับ HIWIN C3 ของไต้หวัน

5. แกน X, Y, U และ V ถูกควบคุมโดยมอเตอร์เซอร์โว (มอเตอร์และไดรเวอร์ของ Panasonic)

6. แกน Z ยังได้รับการควบคุมโดยมอเตอร์เซอร์โว (มอเตอร์และไดรเวอร์ที่ปรับแต่งโดย Hanqi)

7. ระบบหล่อลื่นอัตโนมัติสำหรับรางนำสกรู (ปั๊มหล่อลื่นอัตโนมัติ)

8. โครงสร้างยกถังของเหลวที่ได้รับสิทธิบัตร (ปรับแต่งโดย Hanqi)

9. โครงสร้างการตัดแบบเทเปอร์ ± 12 องศา

10. โต๊ะทำงานป้องกันสนิมและการกัดกร่อน (ปรับแต่งโดย Hanqi)

11. ระบบ Windows 7 มาพร้อมกับระบบ CNC ที่พัฒนาขึ้นโดย Hanqi

12. คอมพิวเตอร์ควบคุมอุตสาหกรรมแบบบูรณาการ (ปรับแต่งโดย Hanqi)

13. สถานีควบคุมคอมพิวเตอร์สามารถหมุนได้ 90 องศาเพื่อการใช้งานที่ง่ายดาย

14. ไฟ LED ไตรรงค์ฝังในตัว (ดีไซน์ที่เป็นเอกลักษณ์ อายุการใช้งานยาวนานขึ้น)

15. การออกแบบแบบบูรณาการของตู้ไฟฟ้าหลักและถังน้ำ (ด้วยพื้นที่ที่เล็กกว่า)

16. วงจรการกัดการคายประจุที่พัฒนาขึ้นโดยอิสระของ Hanqi

1) ประธานเคยทำงานที่โรงงานเครื่องมือกล Hanchuan ในประเทศจีน (1986-2005) โดยมุ่งเน้นในด้านงานกลึงไฟฟ้ามาเกือบ 40 ปี

2) บริษัทก่อตั้งขึ้นในปี พ.ศ. 2548 โดยมีโรงงานตั้งอยู่ในเขตเทคโนโลยีขั้นสูงซูโจว ประเทศจีน ครอบคลุมพื้นที่ 20,000 ตารางเมตร

3) เป็นองค์กรด้านเทคโนโลยีชั้นสูงในมณฑลเจียงซูและเป็นองค์กรเฉพาะทางที่ได้รับการปรับแต่งและสร้างสรรค์ในมณฑลเจียงซู

4) มีพนักงานมากกว่า 80 รายและบุคลากรด้านการวิจัยและพัฒนาเกือบ 20 ราย นับเป็นองค์กรที่มุ่งเน้นการผลิตด้านการวิจัยและพัฒนา

5) นำระบบการจัดการคุณภาพ ISO9001 มาใช้และใช้ระบบพิกัดสามตำแหน่งของ Carl Zeiss เพื่อการทดสอบความแม่นยำของส่วนประกอบเครื่องมือเครื่องจักร

6)ในปี 2016 เราได้ร่วมมือด้านผลิตภัณฑ์กับ Beijing Agie Charmilles Industrial Electronics Co., Ltd;

การกัดด้วย EDM คืออะไร?

การกัดด้วยไฟฟ้า (EDM) เป็นกระบวนการผลิตที่นำวัสดุออกจากชิ้นงานโดยใช้กระแสไฟฟ้าที่ปล่อยระหว่างอิเล็กโทรดที่จมอยู่ในของเหลวไดอิเล็กตริกอย่างรวดเร็ว กระบวนการนี้ใช้ในการผลิตชิ้นส่วนที่ไม่สามารถกลึงได้ เนื่องจาก EDM ไม่ใช้แรงทางกลในการนำวัสดุออก จึงถือเป็นกระบวนการที่ไม่ธรรมดา

EDM เป็นกระบวนการที่มีความแม่นยำเป็นพิเศษ เหมาะอย่างยิ่งสำหรับการขึ้นรูปโลหะที่มีโครงสร้างซับซ้อนและซับซ้อน และสามารถขึ้นรูปโลหะที่มีความแข็ง เช่น ไททาเนียมได้ วัสดุที่ขึ้นรูปด้วย EDM จะต้องมีคุณสมบัติเป็นสื่อไฟฟ้าจึงจะประสบความสำเร็จได้

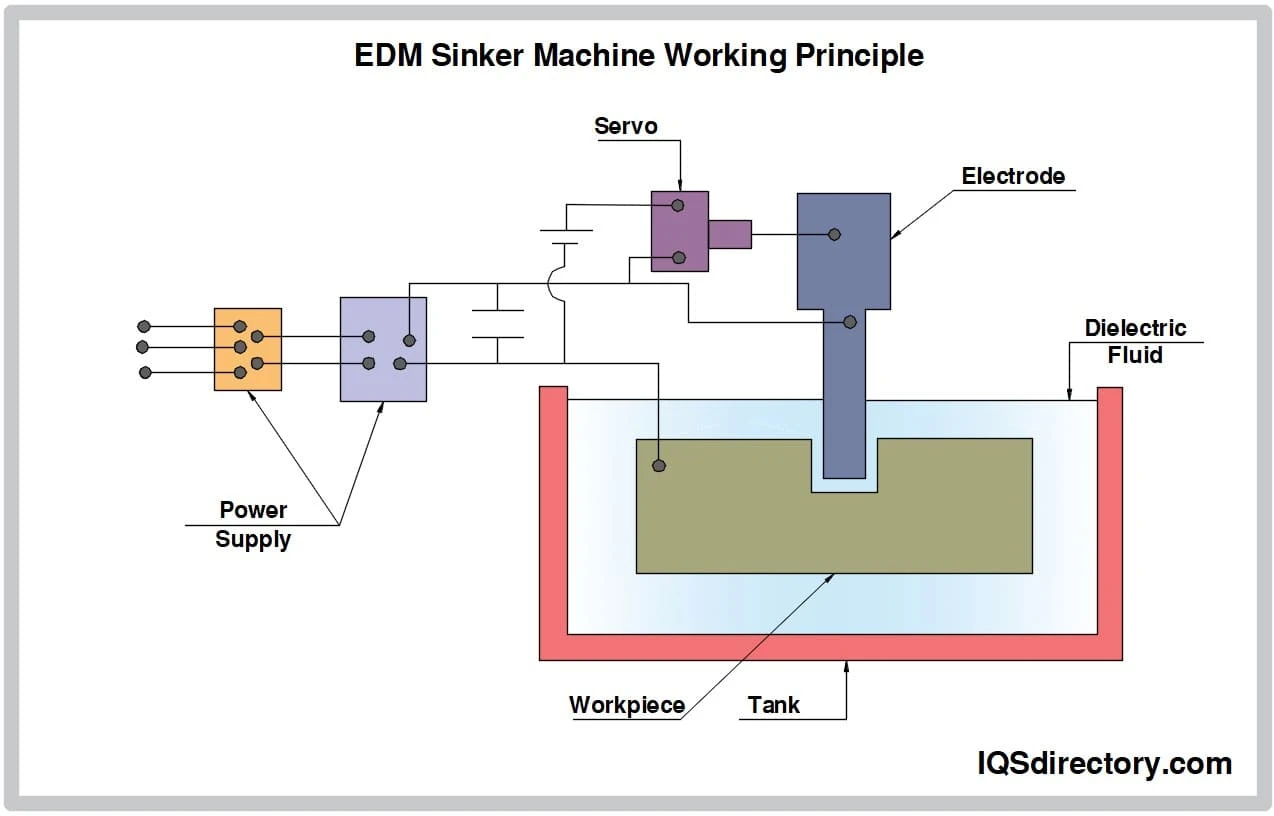

อิเล็กโทรดชิ้นงานหรือขั้วบวกของเครื่อง EDM เชื่อมต่อกับขั้วบวกของแหล่งจ่ายไฟ DC ในขณะที่อิเล็กโทรดเครื่องมือหรือขั้วลบเชื่อมต่อกับขั้วลบ อิเล็กโทรดจะจมอยู่ในของเหลวไดอิเล็กตริกและแยกออกจากกันด้วยช่องว่างประกายไฟ การเกิดประกายไฟจะสร้างความร้อนไฟฟ้าที่รุนแรงในโซนช่องว่างประกายไฟ ซึ่งจะทำให้ชิ้นส่วนของพื้นผิวชิ้นงานละลายและระเหยเป็นไอ ซึ่งเป็นกระบวนการที่เรียกว่าการกัดกร่อนประกายไฟ

กระบวนการตัดลวด EDM ซึ่งเป็นทางเลือกหนึ่งของการกัด EDM แบบจม ทำงานคล้ายกับเลื่อยวงเดือนไม้ที่ใช้ลวดในการตัด ลวดที่ทำจากทองแดงหรือทองเหลืองจะมีการปล่อยประจุไฟฟ้าแรงสูงผ่านเข้าไป ทำให้สามารถตัดลวดผ่านความหนาของชิ้นงานได้

ลวดในการตัดด้วย EDM จะสร้างประกายไฟในน้ำดีไอออนไนซ์ซึ่งควบคุมการนำไฟฟ้าได้อย่างแม่นยำ น้ำจะระบายความร้อนให้กับวัสดุและชะล้างวัสดุที่ถูกกำจัดออกไป โดยของเหลวไดอิเล็กตริกที่สะอาดจะถูกสูบเข้าไปในกระบวนการอย่างต่อเนื่องเพื่อชะล้างของเสียส่วนเกินออกไป

อุณหภูมิที่สูงเกินไปของกระบวนการ EDM จะกำจัดวัสดุส่วนเกินออกจากชิ้นงานอย่างรวดเร็วด้วยการระเหยและหลอมละลายหรือการกัดกร่อนด้วยประกายไฟ โลหะหลอมเหลวจะถูกกำจัดออกไปบางส่วน เมื่อศักย์ไฟฟ้าถูกดึงออกไป ช่องพลาสม่าจะไม่คงอยู่ต่อไปและสร้างแรงดันหรือคลื่นกระแทกเมื่อยุบตัวลง สิ่งนี้จะอพยพวัสดุหลอมเหลวออกไปจนกลายเป็นหลุมอุกกาบาตที่ถูกกำจัดออกจากบริเวณจุดประกายไฟ

วัสดุจะถูกกำจัดออกโดยการก่อตัวของคลื่นกระแทกเนื่องจากช่องพลาสม่ายุบตัวลงเนื่องจากศักย์ไฟฟ้าหยุดทำงาน ซึ่งวัสดุงานจะกลายเป็นบวกและเครื่องมือจะกลายเป็นลบ เมื่ออิเล็กตรอนกระทบชิ้นงาน จะเกิดหลุมอุกกาบาตขึ้นจากการให้ความร้อน การหลอมละลาย และการกำจัดวัสดุในขณะที่ไอออนบวกกระทบเครื่องมือ ส่งผลให้เครื่องมือสึกหรอ

การกัดด้วยการปล่อยประจุไฟฟ้าต้องใช้พลังงานจำนวนมาก เครื่องกำเนิดไฟฟ้าที่ใช้ในกระบวนการนี้จะต้องสามารถจ่ายพลังงานที่จำเป็นเพื่อให้กระบวนการทำงานอย่างมีประสิทธิภาพและประสบความสำเร็จ เครื่องกำเนิดไฟฟ้าจะถูกเลือกตามความสามารถในการสร้างพารามิเตอร์พลังงานของกระบวนการ

เครื่องมือเครื่องจักร EDM (DIE SINKER)/WIRE EDM ถูกใช้กันอย่างแพร่หลายในหลากหลายอุตสาหกรรม เช่น เครื่องใช้ในบ้านดิจิทัล การผลิตยานยนต์ อุปกรณ์ทางการแพทย์ บรรจุภัณฑ์เซมิคอนดักเตอร์ อุตสาหกรรมแม่พิมพ์ การบินและอวกาศ อุตสาหกรรมอลูมิเนียม อุปกรณ์ห้องน้ำ การผลิตทางทหาร เป็นต้น

บริษัท ซูโจว ฮั่นฉี ซีเอ็นซี อีควิปเมนท์ จำกัดก่อตั้งขึ้นในปี 2548 โดยมีความเชี่ยวชาญด้านการผลิตและปรับแต่งเครื่องกัดไฟฟ้า CNC ที่มีความแม่นยำ (EDM) และเครื่องตัดลวด CNC EDM (WEDM) มานานกว่า 30 ปี ชิ้นส่วนหล่อของเครื่องมือกลเช่นเดียวกับแบรนด์สวิส ได้รับการตรวจสอบส่วนประกอบหลักทั้งหมดโดยใช้เครื่องทดสอบพิกัด Zeiss ของเยอรมัน และได้ร่วมมือกับเทคโนโลยีของสวิสเพื่อรับประกันความแม่นยำและความเสถียรของเครื่อง EDM เครื่องจักร CNC ของ Hanqi (EDM/WEDM) ใช้กันอย่างแพร่หลายในหลากหลายอุตสาหกรรม รวมถึงการผลิตแม่พิมพ์ การผลิตยานยนต์ เทคโนโลยีชิป อุปกรณ์ทางการแพทย์ อิเล็กทรอนิกส์ ไฟฟ้า ฮาร์ดแวร์ พลาสติก ฯลฯ Hanqi CNC ได้ร่วมมือกับแบรนด์ที่มีชื่อเสียงระดับโลกหลายแบรนด์ รวมถึง THK, Philips, Siemens, Panasonic, HIWIN, PMI, NSK, BYD, GCL, Chint, MIDEA, Mitsubishi Electric, GREE, GIANT, Zhongwang, FAGOR, FUJI, SAIC GM, CATL, Konka, Galanz, LUXSHARE ICT, Foxconn, FANUC, KNUTH ฯลฯ โรงงานของเรามีใบรับรองมาตรฐานสากลที่เกี่ยวข้อง เช่น ISO9001, IS014001, CE, UL, ETL ฯลฯ ผลิตภัณฑ์ของเรามีประสิทธิภาพคุ้มต้นทุนสูงและส่งออกไปยังมากกว่า 30 ประเทศและภูมิภาคทั่วโลก ด้วยเครื่องมือเครื่องจักรคุณภาพสูงและความแม่นยำสูง (ผู้นำในอุตสาหกรรมด้านความแม่นยำในการกลึง MS-WEDM/EDM) เราสามารถประมวลผลส่วนประกอบที่มีความซับซ้อนมากได้ และได้รับความนิยมจากลูกค้าจากประเทศต่างๆ มากมาย ส่งผลให้มีลูกค้าที่ให้ความร่วมมือระยะยาวที่มีคุณภาพสูงทั้งในและต่างประเทศเป็นจำนวนมาก
